一、适用范围
LSMM系列密集绝缘型母线槽适用于额定电压690以下，额定工作电流100～5000A、频率50—60Hz的输配电系统。
二、结构性能
1、采用合理的“三明治”相线紧密叠压结构设计，使母线槽外形更加紧凑、体积更小，并增加了母线系统的动热稳定性，使母线具有阻抗低、电压降低的优点，杜绝了发生火灾时母线槽“烟囱效应”的形成。可应用于施工现场的大跨距安装。
2、外壳采用模制电工用铝型材与冷拉成型薄钢型材混合组成（也可采用加强型全铝合金型材结构）。该套外壳为轻质全封闭、不通风型，既拥有钢质外壳的高轻度，又有铝外壳良好的抗锈蚀性和极好的散热性、接地性。其特殊的弱磁性铝质侧板，可削减大电流母线相间的涡流现象，降低母线导体因涡流而引起的发热现象，能显著增强母排载流能力：并在外壳范围内构成整体式接地系统，在发生大容量接地故障时，可有效地缓解母线PE接地排的压力，以双保险的形式组成第二条接地系统，保护整条母线槽系统的安全运行
3、采用标准配置的单臂锁紧避震连接器，连接可靠方便。
4、可方便地设置馈电插接口，上下两面均可同时设置，且不降低其抗弯强度。馈电插接口的安全防护等级达IP54（符合标准IEC529）。每套插接口均设有特制的开合锁定装置，可防污物、防尘和防止误操作，其材料为ABS高效工程模塑料。
3、采用标准配置的单臂锁紧避震连接器，连接可靠方便。
4、可方便地设置馈电插接口，上下两面均可同时设置，且不降低其抗弯强度。馈电插接口的安全防护等级达IP54（符合标准IEC529）。每套插接口均设有特制的开合锁定装置，可防污物、防尘和防止误操作，其材料为ABS高效工程模塑料。
三、绝缘配置
1、LSMM系列密集绝缘型母线槽绝缘介质主要采用高效绝缘材料一聚酯薄膜（美国杜邦Mylar），该材料具有较好的耐高温性（在高温中无有毒气体释出）、较高的介电性能，绝缘等级为"B”级。也可采用高档绝缘材料“塑料王”一聚四氟乙烯定向薄膜（SFM-3），该材料耐温等级很高（-1800C—+2500C），单层耐压6000V，绝缘等级“C”级，绝缘老化寿命50年以上，为现行实用绝缘材料中性能最佳产品。
四、主要技术参数
1、采用“三明治”密封结构设计，一般防护等级为IP42，IP54，特殊要求可达IP65。
2、母线系统能承受3750V的工频耐压，历时Imin无击穿和闪络现象。
3、母线系统在长期接通额定电流工作时，其温升不超过：连接端子：60K，金属外壳：30K，槽内绝缘件表面40K。
五、系统部件

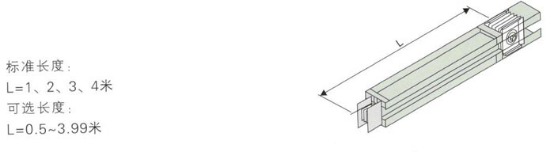

1、直线段单元
密集绝缘型母线槽壳体结构为完全密封型，最高防护等级可达IP65，可在恶劣条件下使用，系统 选择具有大于相线50%容量的整个外壳作为接地系统，保证足够的安全性，为接地故障提供可靠的接地路径，为地线短路提供最短的路径。当发生高容量的接地故障时，可有效的接地和保护整个系统。馈电式母纬槽可以垂直安装，也可以水平安装。

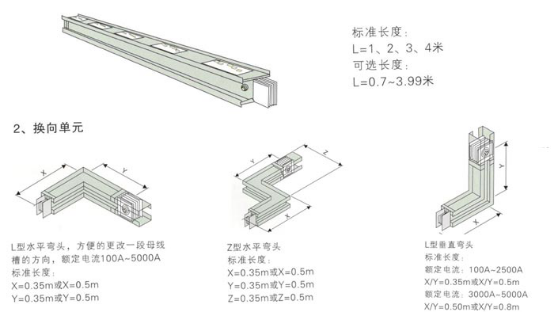

括接式母线槽系统可以垂直安装，也可以水平安装，插口的设置比较灵活，双面部可以设插接口，插口之间的最小间距为575mm，用户可以根据具体情况预留插接口，以便今后设备负载更换位置或增加时，母线槽单元依然可以适应负载的要求，为用户提供安全可靠及便利的用电环境。
